3D CAD tervezés · Lemezalkatrészek · Gyártási rajz

Rajzból gyártható alkatrész.

Megtervezzük, kiterítjük és gyártásra kész dokumentációvá alakítjuk – a kézi vázlattól a hajlítási sorrendig, tizedmilliméteres tűrésekkel.

Ajánlatot kérek →Munkáink
  1. 01
    Kész alkatrészÉrzékelő tartó, RV-0026-C · 1 mm horganyzott acél
  2. 02
    Kiterítés286,4 × 120 mm síklemez, lézervágáshoz DXF-ben
  3. 03
    Hajlítási sorrend12 hajlítás 6 műveletben, R1,5 belső sugárral
  4. 04
    Metszet A-A60,5 ±0,2 mm – mérhető, ellenőrizhető méretek
Nézet: izometrikus

Darabjegyzék · 6 tétel

Amit tervezünk

Egyetlen tartótól a komplett bolti berendezésig. Minden tételhez olyan kimenetet adunk, amit a gyártó azonnal be tud tölteni a gépébe vagy ki tud nyomtatni a műhelybe.

TételMegnevezésTartalomKimenet
1

3D CAD modellezés

Alkatrészek és összeállítások parametrikus modellje – méretmódosításnál a rajz és a darabjegyzék is frissül.

STEPSTLIGES
2

Lemezalkatrész-tervezés

Kiterítés, hajlítási sorrend és sugár, kivágások – a lézervágásra és élhajlításra optimalizálva.

DXFPDF
3

Gyártási dokumentáció

Méretezett műhelyrajz tűrésekkel, metszetekkel, felületkezeléssel és tömeggel, rajzfejléccel.

PDFDWG
4

Acélszerkezetek

Kezelőpódiumok, lépcsők, korlátok, kerítés- és kapurendszerek – szelvénylistával és vágási hosszakkal.

PDFSTEPXLSX
5

Berendezés- és bútortervezés

Szerszámtároló szekrények, rozsdamentes pultok, acélvázas bútorok – fiókoktól a görgőkig.

STEPPDF
6

Látványterv

Fotorealisztikus render ügyfél-jóváhagyáshoz, pályázathoz vagy termékoldalhoz – még a gyártás előtt.

JPGPNG

Esettanulmány · RV-0026-C

A fenti modell egy valódi, legyártott alkatrész.

Az Érzékelő tartót 100 darabos sorozatra terveztük. A 3D modellből készült a méretezett rajz, a kiterítésből a vágási fájl, a hajlítási sorrendből pedig a kész, horganyzott darab.

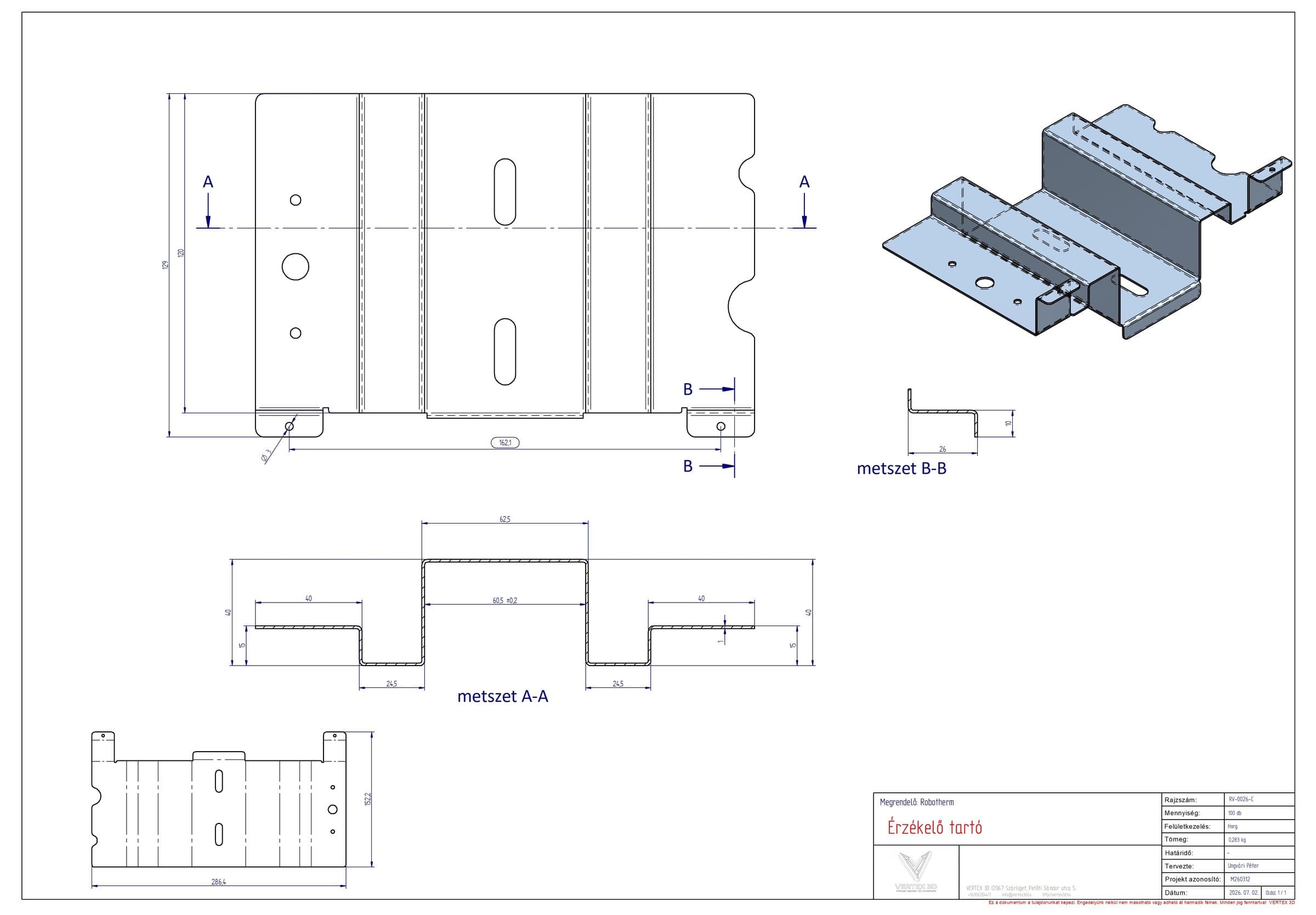

Az Érzékelő tartó gyártási rajza: felülnézet, A-A és B-B metszet, izometrikus nézet, rajzfejléc
Gyártási rajz · felülnézet, metszet A-A és B-B, izometrikus nézet

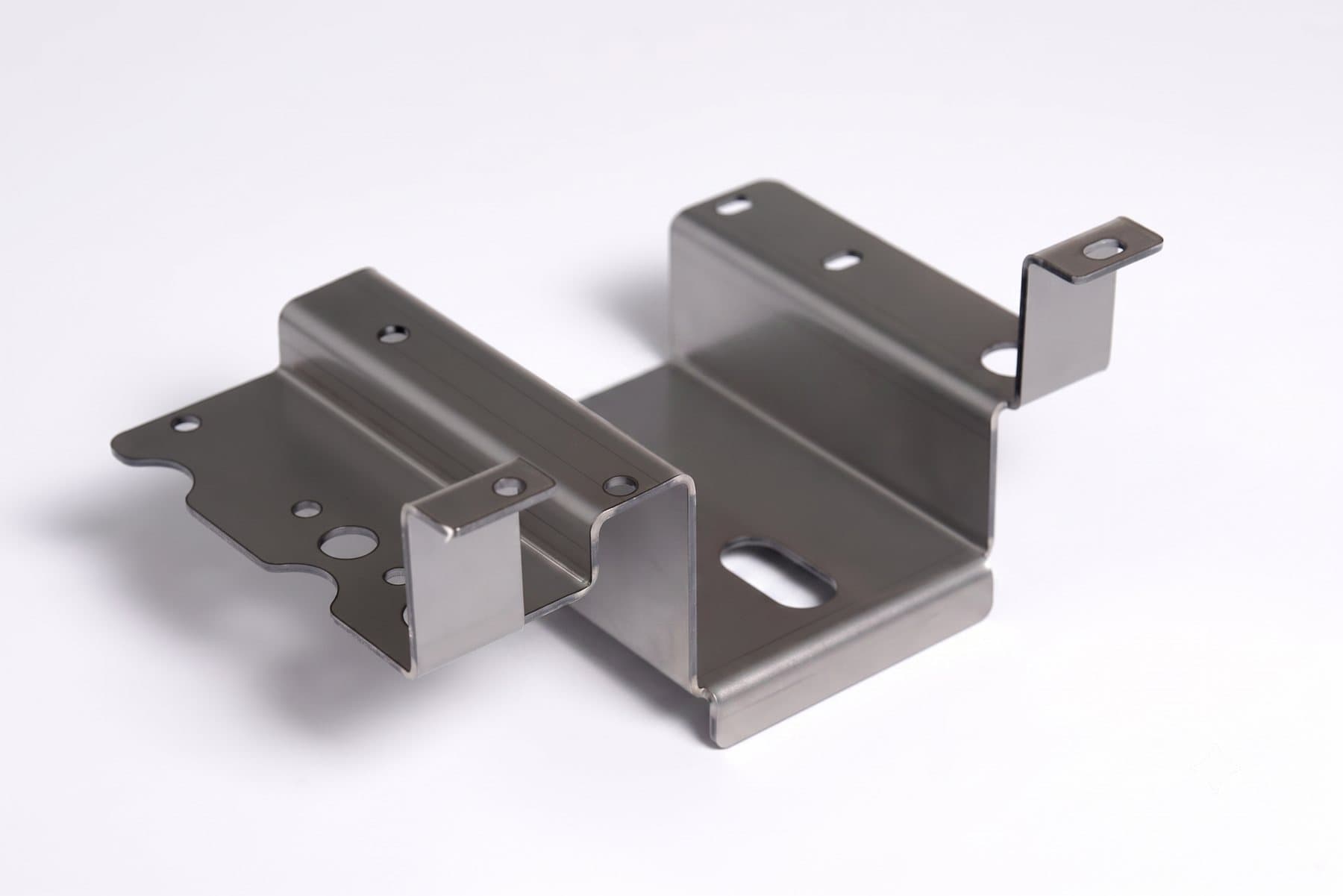

A legyártott Érzékelő tartó fotója
Kész darab
MegnevezésÉrzékelő tartó
Rajzszám
RV-0026-C
Mennyiség
100 db
Anyag
1 mm acéllemez
Felületkezelés
Horganyzott
Tömeg
0,283 kg
Kritikus méret
60,5 ±0,2 mm

Munkáink · 8 projekt

Lemeztől az acélszerkezetig

Válogatás modellekből, látványtervekből és legyártott darabokból. Szűrjön kategóriára.

Érzékelő tartó, hajlított lemezalkatrész

Érzékelő tartó

Lemezalkatrész · 100 db sorozat

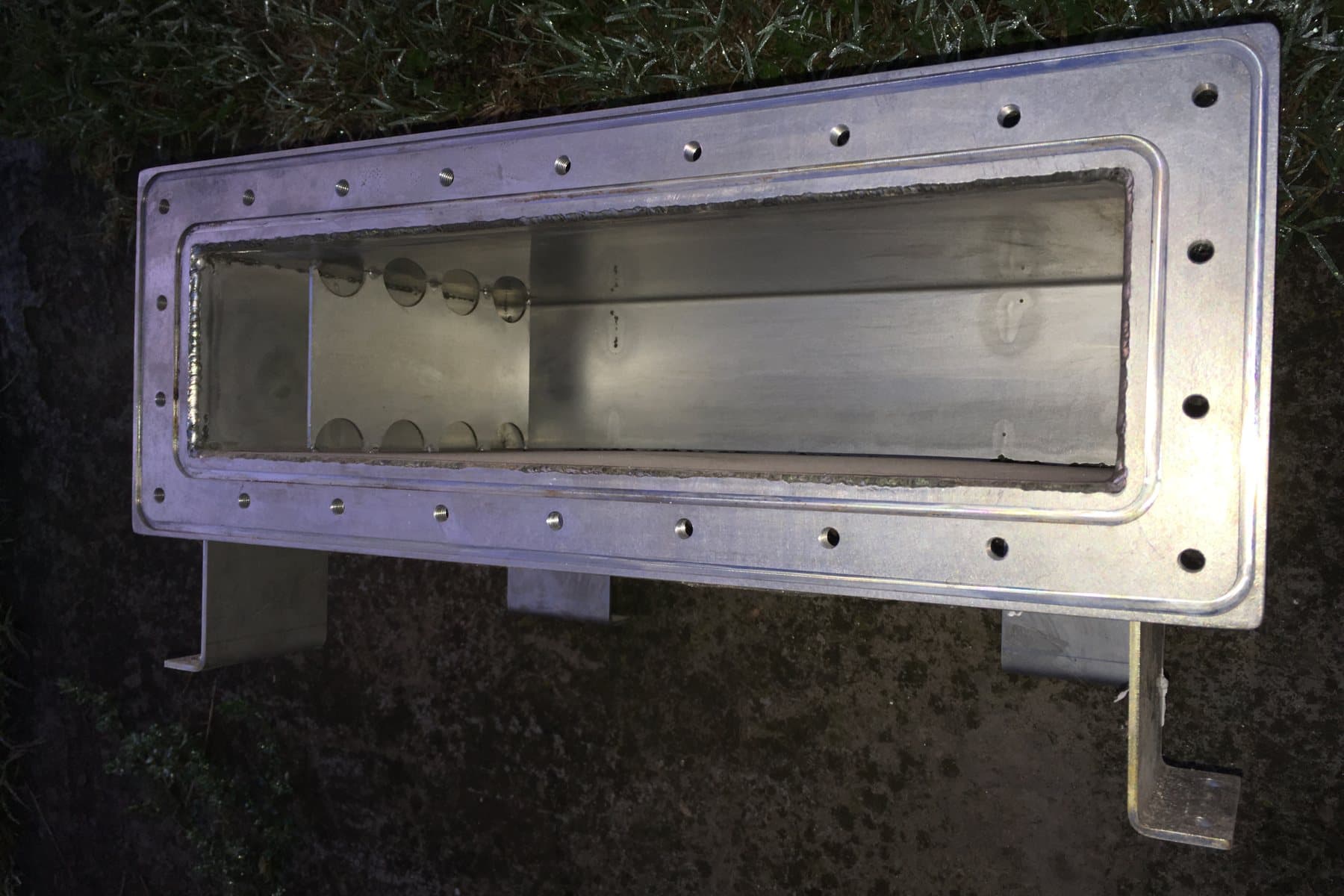

Karimás, hegesztett fémdoboz menetes furatokkal

Villanykazán hőcserélő tartály

Lemezalkatrész · kész darab

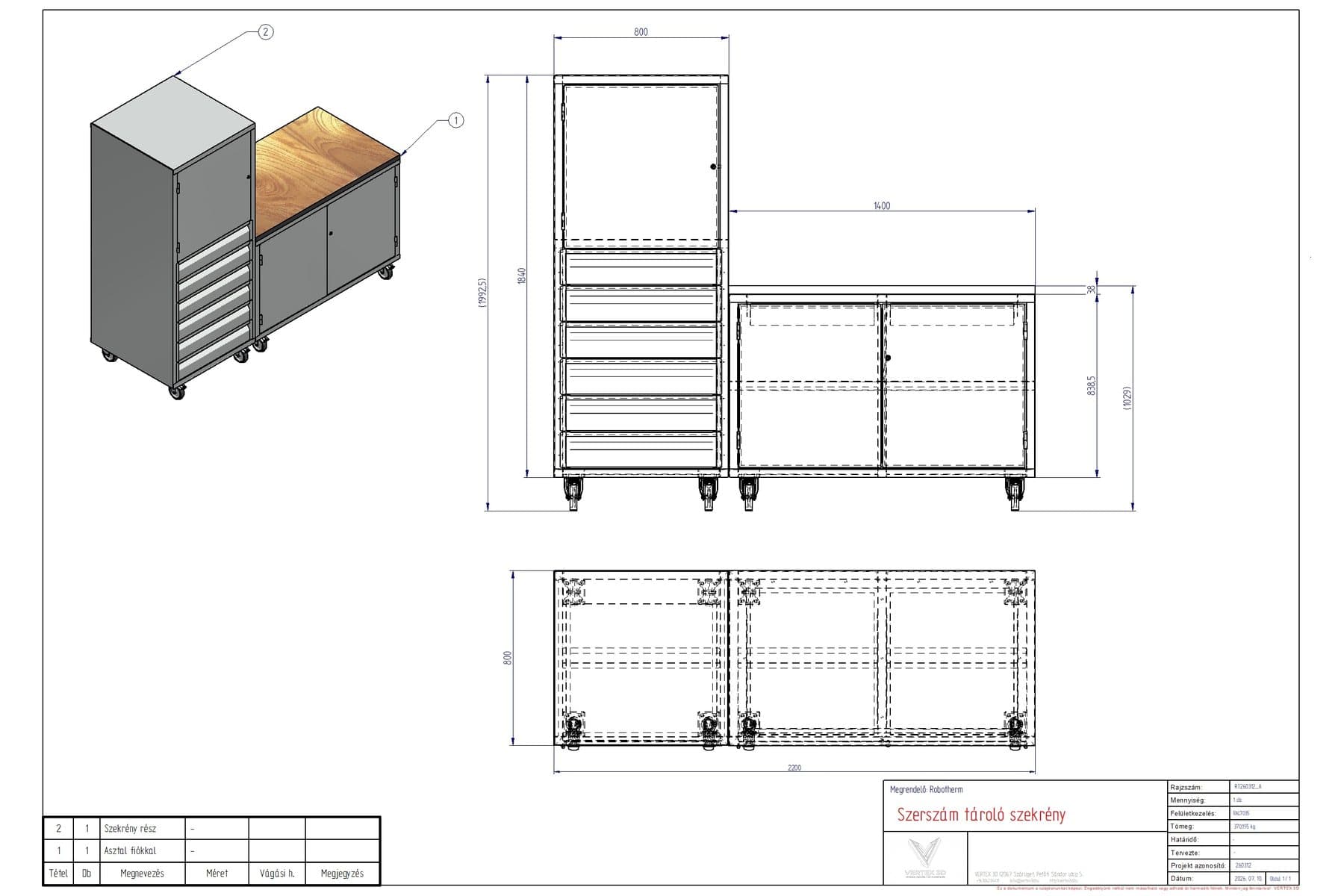

Szerszámtároló szekrény gyártási rajza

Szerszámtároló szekrény

Gyártási rajz · RAL 7035 · 370 kg

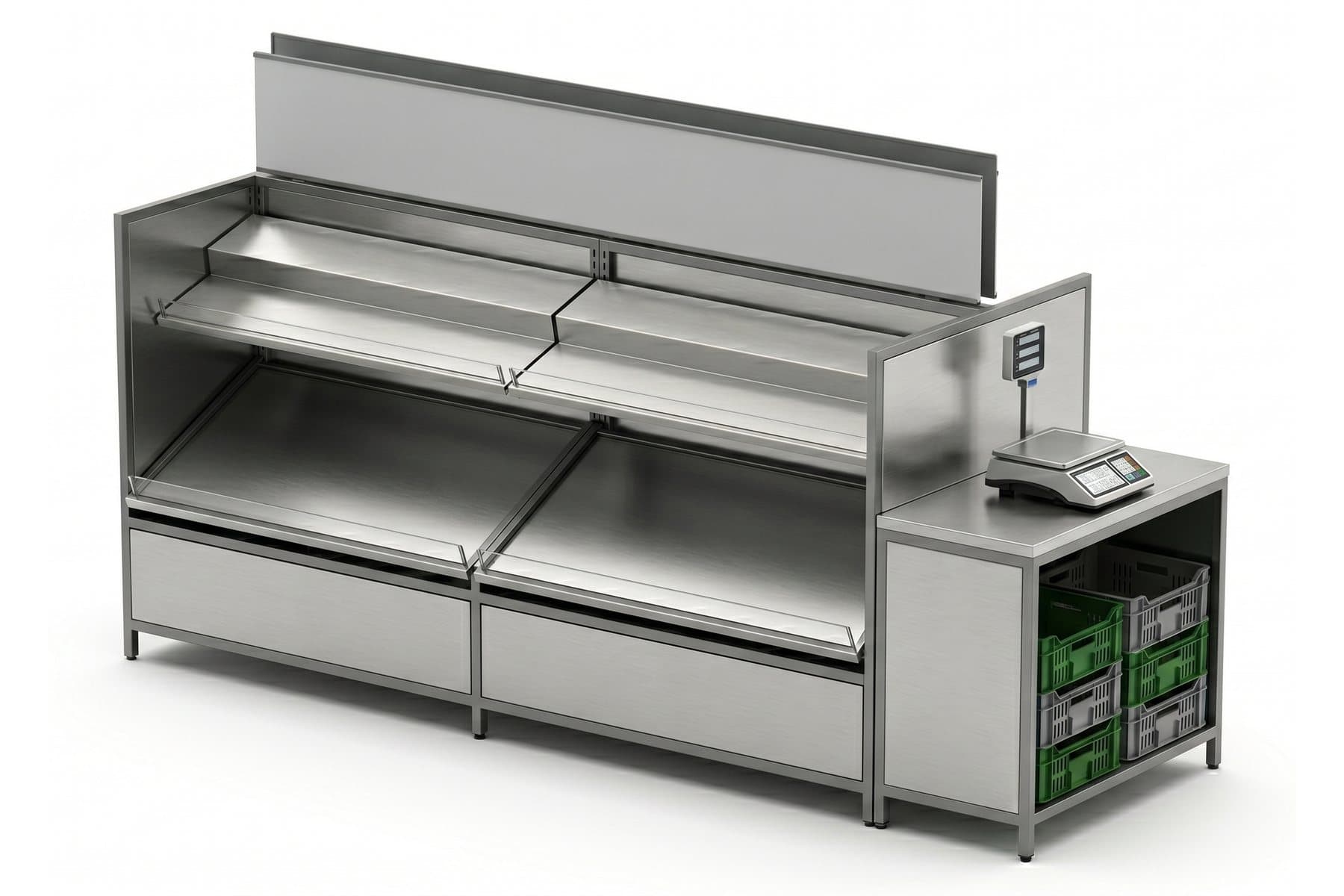

Rozsdamentes zöldség-gyümölcs pult mérleggel

Zöldség-gyümölcs pult

Berendezés · rozsdamentes · render

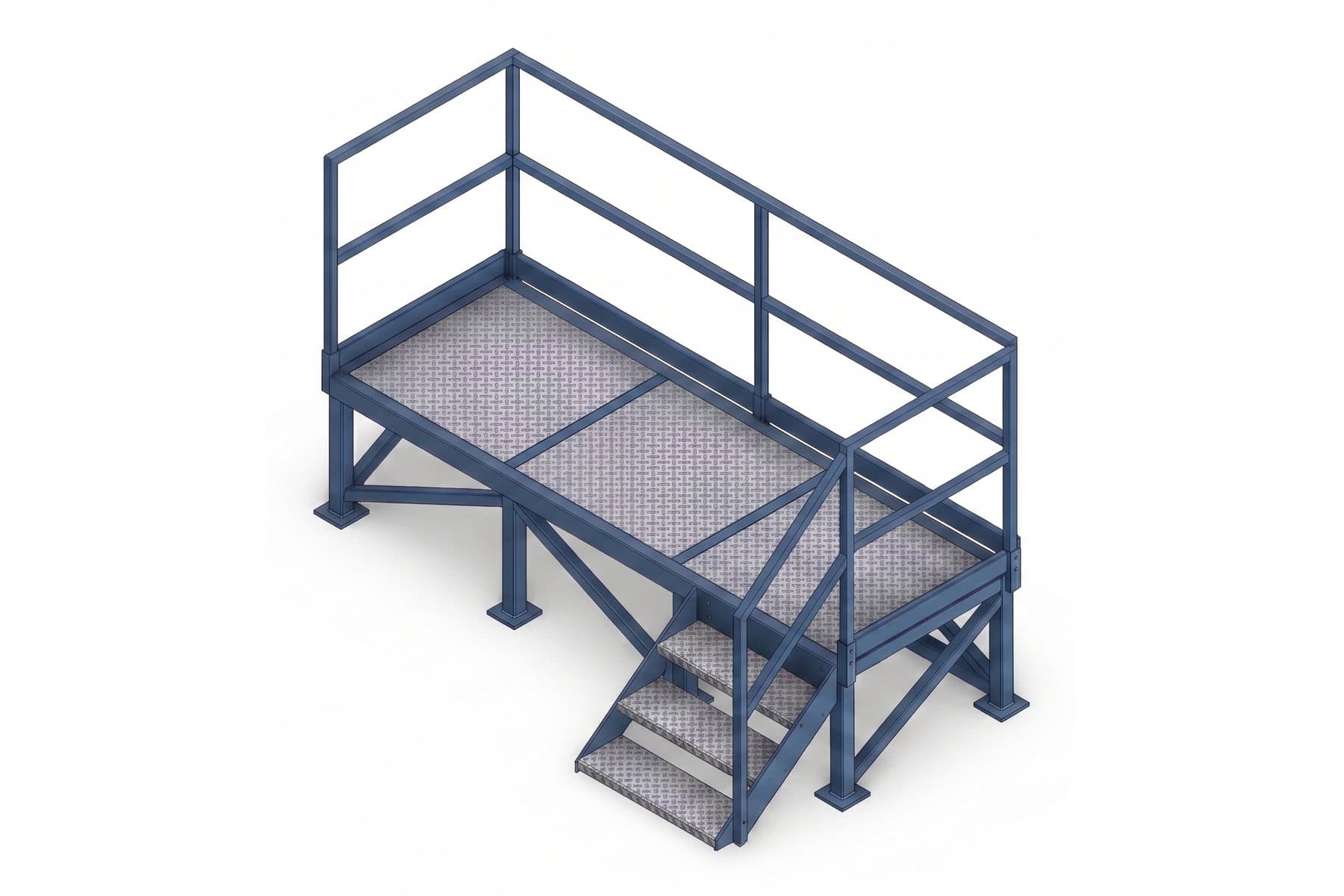

Kezelőpódium lépcsővel és korláttal

Kezelőpódium lépcsővel

Acélszerkezet · bordás lemez · 3D modell

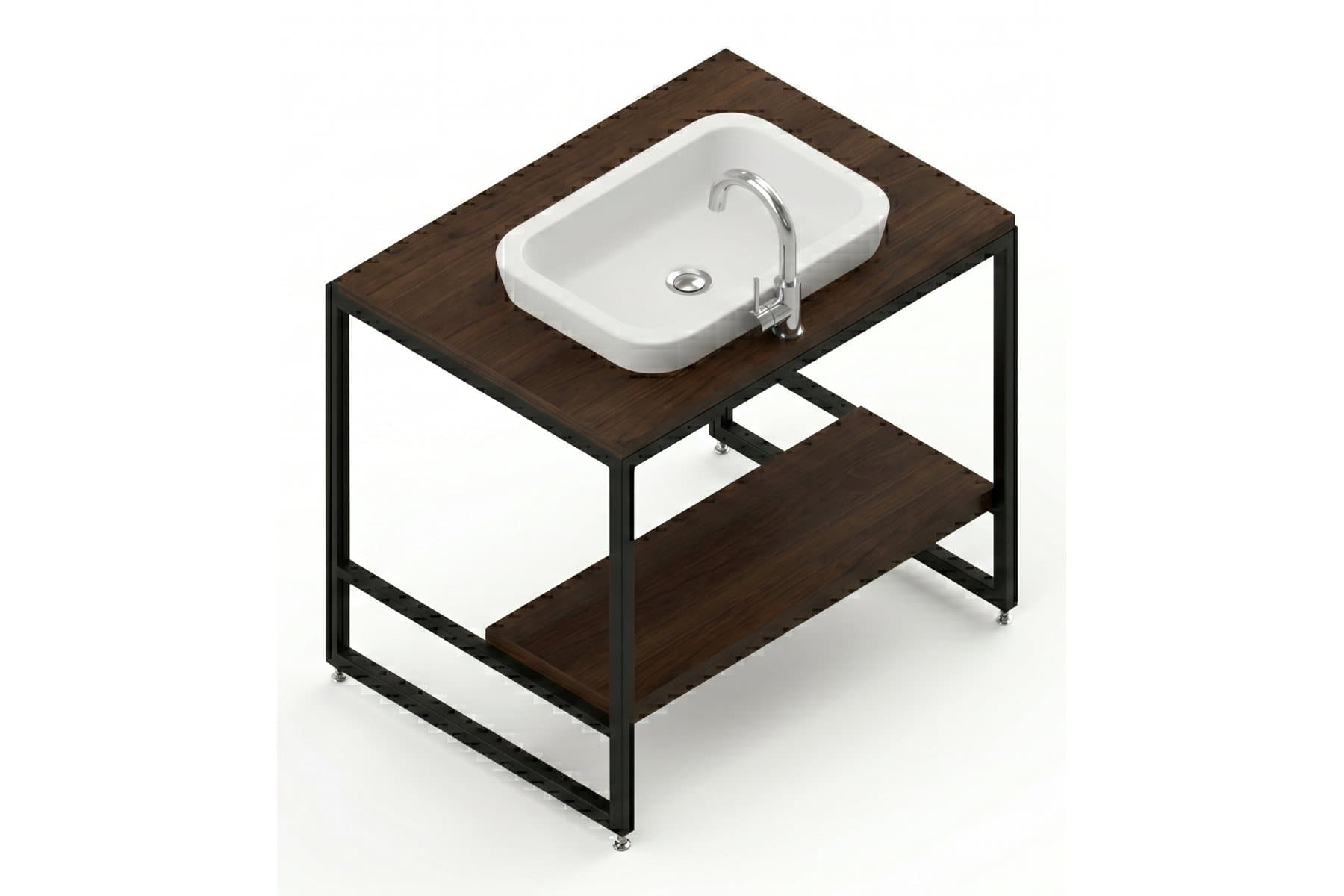

Mosdópult fekete acélvázzal és fa lappal

Mosdópult acélvázzal

Bútor · zártszelvény + fa · render

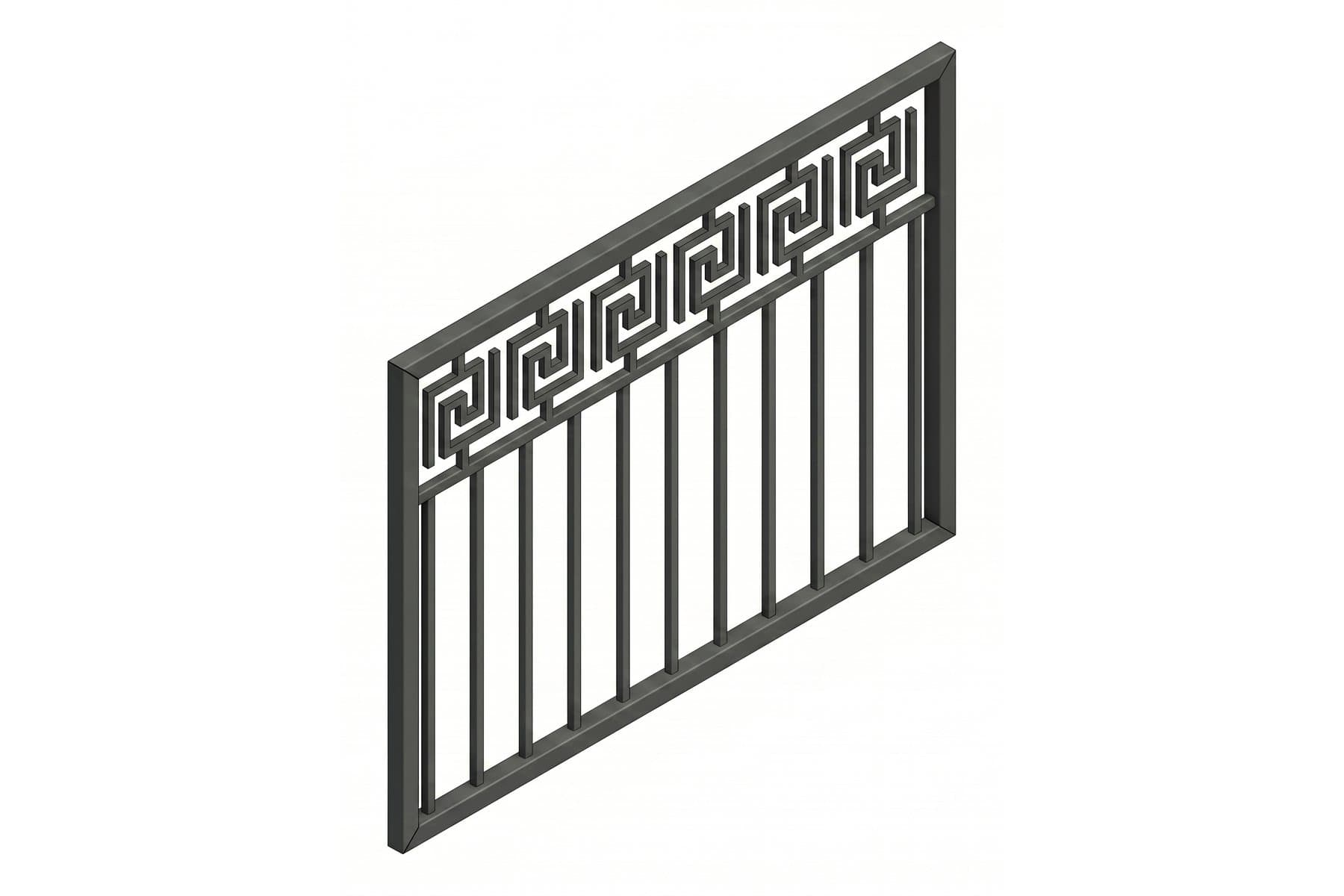

Meander mintás kerítésmező

Meander mintás kerítésmező

Kerítés & korlát · 3D modell

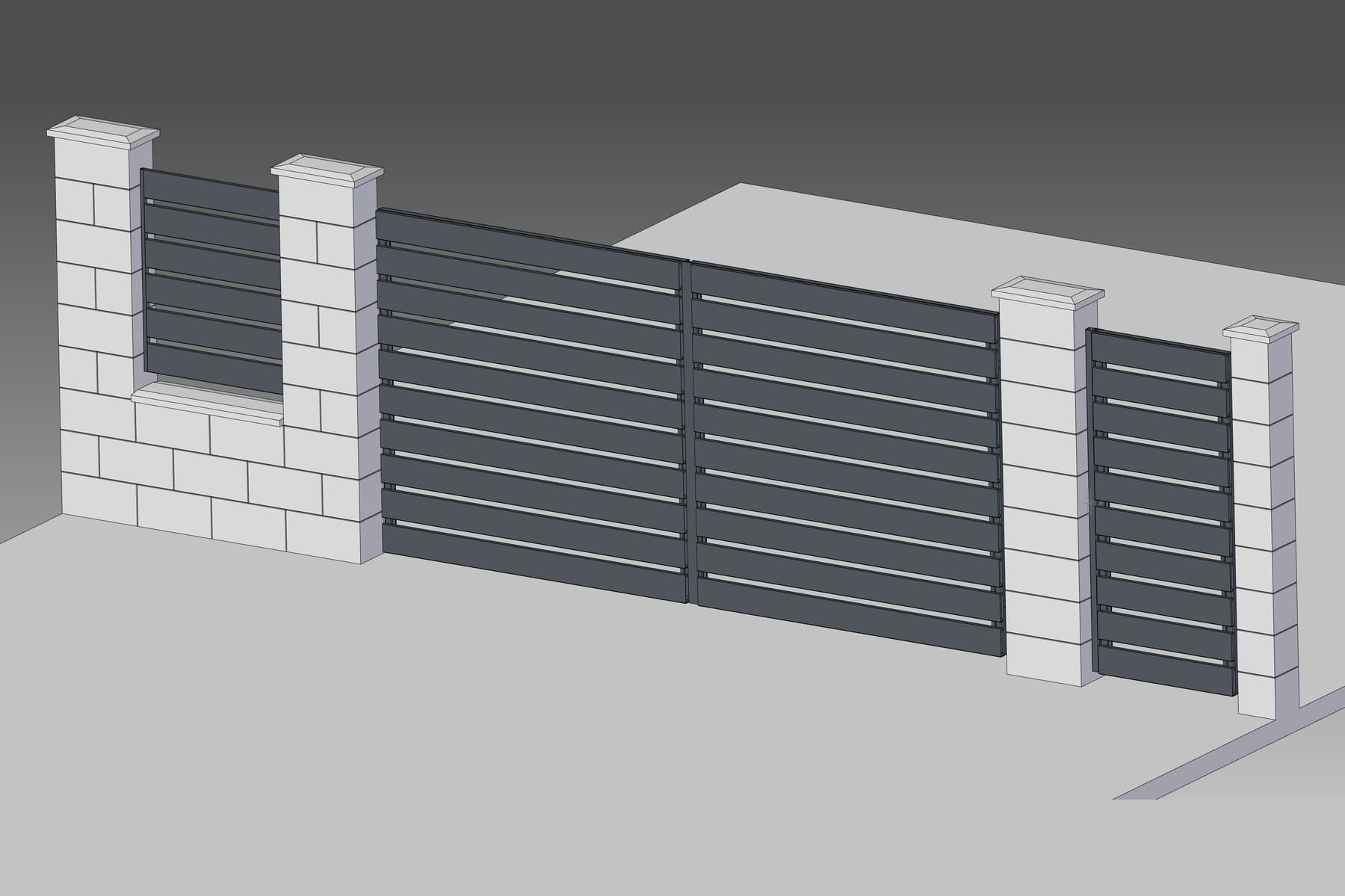

Kerítésrendszer téglaoszlopokkal, kapuval és kiskapuval

Kerítés kapuval és kiskapuval

Kerítés & korlát · látványterv

Folyamat · 4 lépés

Vázlattól a műhelyig

Nem kell kész rajzzal érkeznie. Egy fotó, egy méretezett skicc vagy egy meglévő alkatrész is elég a kezdéshez.

  1. 1

    Egyeztetés

    Ön küldi
    Vázlatot, fotót, méreteket vagy a meglévő alkatrészt.
    Mi adjuk
    Árajánlatot és határidőt.
  2. 2

    3D modell

    Ön küldi
    Visszajelzést a modellre vagy látványtervre.
    Mi adjuk
    Parametrikus modellt, igény szerint rendert.
  3. 3

    Gyártási dokumentáció

    Mi adjuk
    Méretezett rajzot tűrésekkel, kiterítést (DXF), darabjegyzéket.
  4. 4

    Gyártás-támogatás

    Mi adjuk
    Egyeztetést a gyártóval, módosításokat, méretellenőrzést.

Ajánlatkérés

Küldje el a vázlatot – mi gyártható rajzot készítünk belőle.

Munkanapokon 24 órán belül válaszolunk árral és határidővel.

STEPDXFDWGPDFJPGkézi skicc
Tolómérő egy nyomtatott gyártási rajzon
Minden rajz mérhető méretekkel készül
